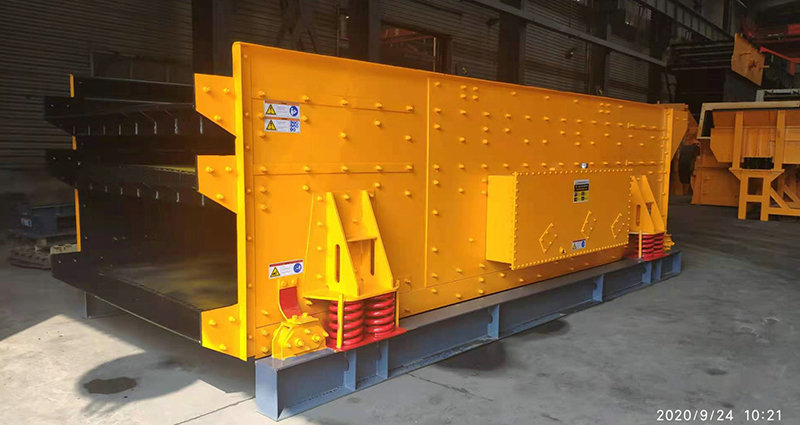

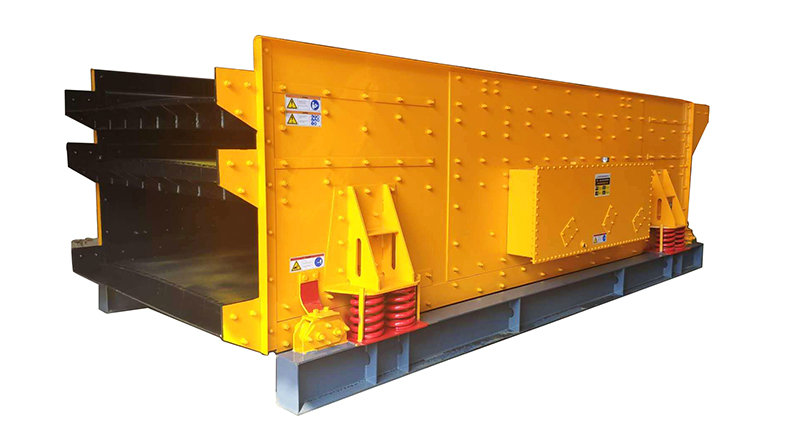

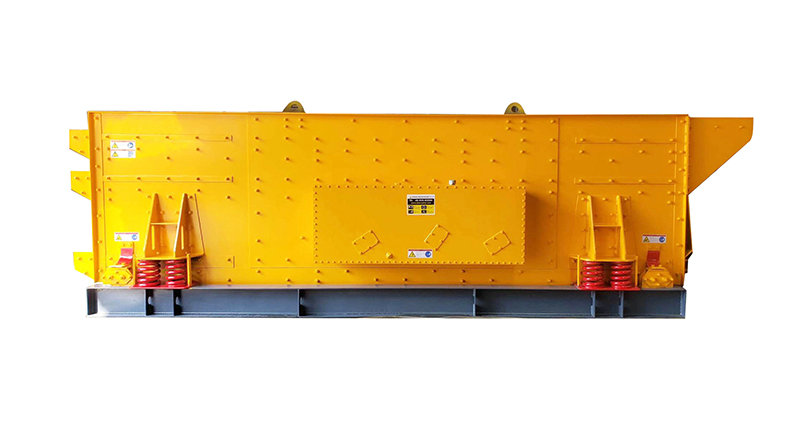

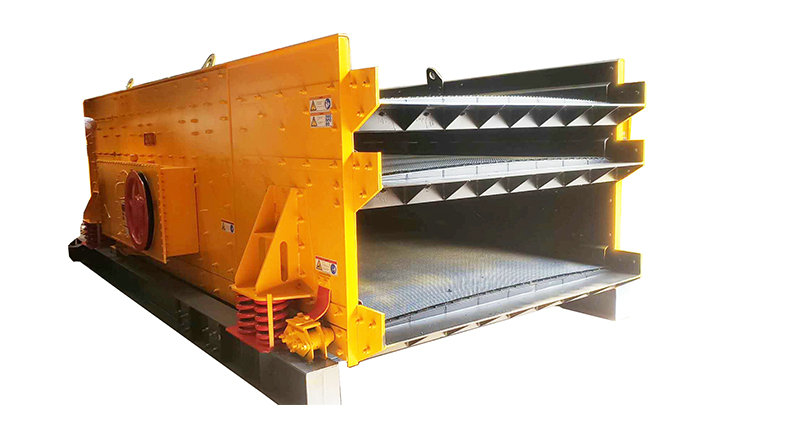

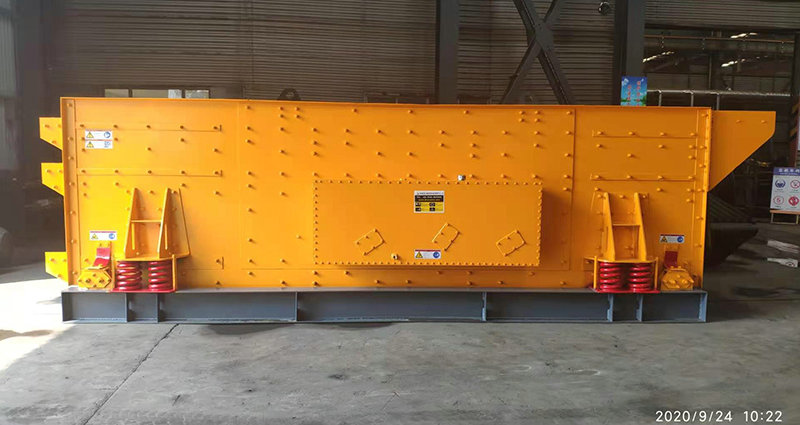

三轴椭圆振动筛
产品分类:给料筛分设备
TES系列三轴椭圆振动筛是消化、吸收国内外同类型振动筛技术而研制的振动筛,因水平安装,占用现场空间小,而广泛运用于冶金、建材、交通等行业,非常适用于移动筛分站及大型生产线。
产品介绍
Product introduction
TES系列三轴椭圆振动筛是消化、吸收国内外同类型振动筛技术而研制的振动筛,因水平安装,占用现场空间小,而广泛运用于冶金、建材、交通等行业,非常适用于移动筛分站及大型生产线。
工作原理
Product parameter
TES系列三轴椭圆振动筛由电机、传动装置、激振器、筛箱、橡胶弹簧、底架、阻尼器等构成。
动力从电机经三角皮带传递至激振器主动轴、齿轮振动器(速比为1),实现三根轴同速旋转,产生激振力,激振器与筛箱高强度螺栓联接,产生椭圆运动。物料在筛面上随筛机高速椭圆运动,迅速分层、透筛、向前,最终完成物料的分级。
性能特点
Product parameter
1、处理能力大,筛分效率高;
2、筛机运行轨迹为椭圆形,运动平稳,功耗低;
3、双振幅(10-15mm)、振动方向角(30°-60°)、振动频率(750-850r/min)可调,调整方便、简捷;物料筛分顺畅,不易堵孔、堵料。
TES系列三轴椭圆筛的明显优势
三轴驱动能使筛机产生理想的椭圆运动,它兼有圆振动筛和直线振动筛的优点,且椭圆轨迹、振幅可调,可根据实际物料状况选择振动轨迹, 对难筛分的物料更具优势;
三轴驱动强迫同步激振,能使筛机获得稳定的工作状态,对要求处理量大的筛分尤其有利;
三轴驱动改善了筛框受力状态,减轻了单个轴承负荷,侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命,为筛机的大型化奠定了理论基础。
由于其水平安装,有效的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。
轴承稀油润滑,有效降低了轴承温度,提高了寿命;
同样的筛分面积,椭圆振动筛产量可提高1.3-2倍。
产品参数
Product parameter
名称型号 | 最大进料(mm) | 层数 | 通过量(t/h) | 电机功率 | 筛网尺寸(mm) | 震动频率(r/min) | 双振幅 | 安装角度 | 外形尺寸(L*W*H) |
2TES2060 | 30-35 | 2 | 300-500 | 30KW | 2.0*6.0 | 720-850 | 10--15 | 水平 | 6850*3400*1700 |
3TES2060 | 30-35 | 3 | 300-500 | 30KW | 2.0*6.0 | 720-850 | 10--15 | 水平 | 6850*3400*1980 |
4TES2060 | 30-35 | 4 | 300-500 | 30KW | 2.0*6.0 | 720-850 | 10--15 | 水平 | 6850*3400*2430 |
2TES2260 | 30-35 | 2 | 350-620 | 37KW | 2.2*6.0 | 720-850 | 10--15 | 水平 | 6940*3830*1730 |
3TES2260 | 30-35 | 3 | 350-620 | 37KW | 2.2*6.0 | 720-850 | 10--15 | 水平 | 6940*3830*2080 |
4TES2260 | 30-35 | 4 | 350-620 | 37KW | 2.2*6.0 | 720-850 | 10--15 | 水平 | 6940*3830*2550 |
2TES2660 | 30-35 | 2 | 400-750 | 37KW | 2.6*6.0 | 720-850 | 10--15 | 水平 | 7020*4160*1750 |
3TES2660 | 30-35 | 3 | 400-750 | 37KW | 2.6*6.0 | 720-850 | 10--15 | 水平 | 7020*4160*2110 |
4TES2660 | 30-35 | 4 | 400-750 | 37KW | 2.6*6.0 | 720-850 | 10--15 | 水平 | 7020*4160*2620 |
注:各项参数及外形若有变更,依发货时随机附带的使用维护说明说为准。
